非接觸式紅外測溫槍中的傳感器信號調理芯片：JHM1203&JHM1401介紹

2020-03-05 15:12:38 1935

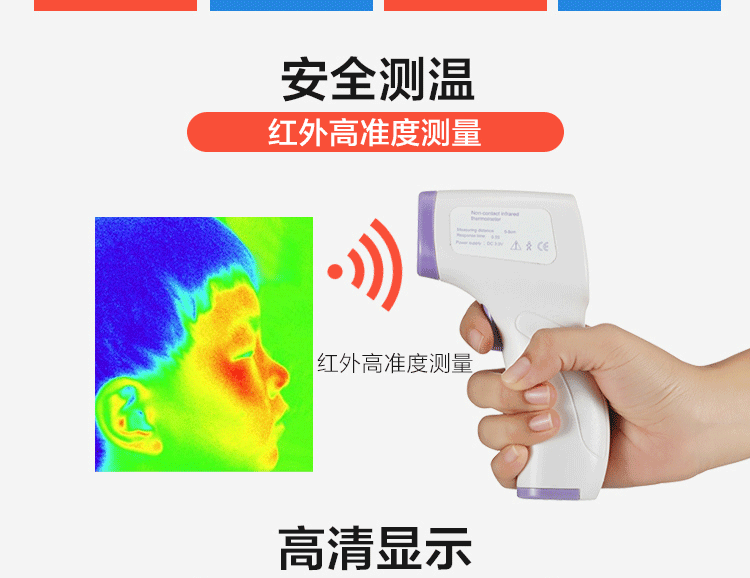

在非接觸式測溫方案中，熱電堆傳感器能將人體輻射紅外能量轉換為微弱的電壓。通過對電壓的測量可以測定人體溫度和環境溫度的溫差，從而最終測定人體溫度。

圖片關鍵詞

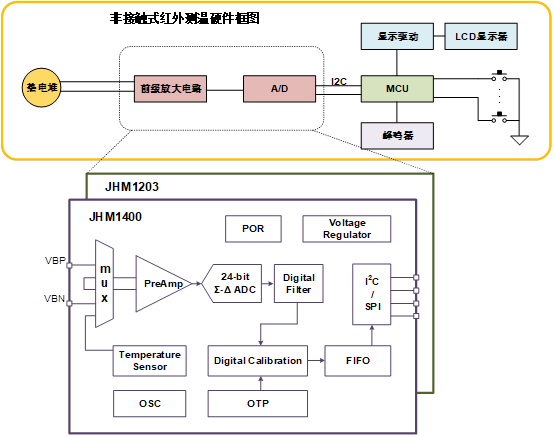

久好電子科技有限公司推出的JHM1203和JHM1400傳感器信號調理芯片在非接觸式測溫槍中可以完成對熱電堆傳感器輸出信號的出色的信號調理，包括放大和AD轉換。

傳感器|信號調理芯片|集成電路設計|芯片

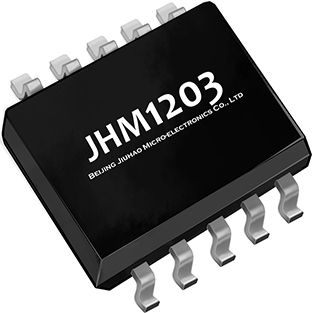

高分辨率電阻橋式傳感器信號調理芯片JHM1203

JHM120X是一款針對差分電阻橋式或半橋式傳感器信號設計的高精度信號調理集成電路。

橋式氣壓傳感器輸出的差分電壓信號經JHM120X處理后可以被高精度地轉換為數字信號，并通過I2C接口提供大氣壓力、海拔高度和溫度的準確測量結果。

傳感器|信號調理芯片|集成電路設計|芯片

高分辨率電阻橋式傳感器信號調理芯片JHM1401

JHM1400是一款針對差分電阻橋式或半橋式傳感器信號設計的高精度信號調理集成電路。

橋式氣壓傳感器輸出的差分電壓信號經過JHM1400處理后可以被高精度地轉換為數字信號，經過內部的傳感器信號處理算法計算后，通過I2C或SPI接口輸出。

關鍵性能特點：

· 電源電壓1.8V ~ 3.6V

· 低功耗：待機電流< 0.1Μa

· 平均工作電流 ~ 4μA @ 1Hz ODR (JHM1400)

· 低噪聲、可變?cè)鲆娴那爸梅糯笃鳎↗HM1400最大增益可達504倍，JHM1200為72倍）

· 24bit高分辨率AD轉換，轉換速度可設置

· 內置高線性度溫度傳感器用于測量環境溫度（需校準），可取代傳統熱電堆的NTC測溫

· 具有數字補償算法，對熱電堆的靈敏度和失調進行補償，補償系數保存在OTP中

· 支持單次測量和自動周期性測量(*JHM1400)

· I2C接口或SPI接口（*JHM1400）
