JHM2031在溫濕度傳感器中的應用

1. 應用領域

濕度傳感器是一種具有廣泛用途的傳感器，常用于工業生產、家用電器、汽車等領域。在消費電子領域，其傳統應用是天氣預報以及室內監測。

2. 電容式的優勢與原理

濕度傳感器目前主要分為兩種：電阻式、電容式。相對來言，電容式的精準度比較好，感應速度比較快。

3. 為什么需要調理芯片

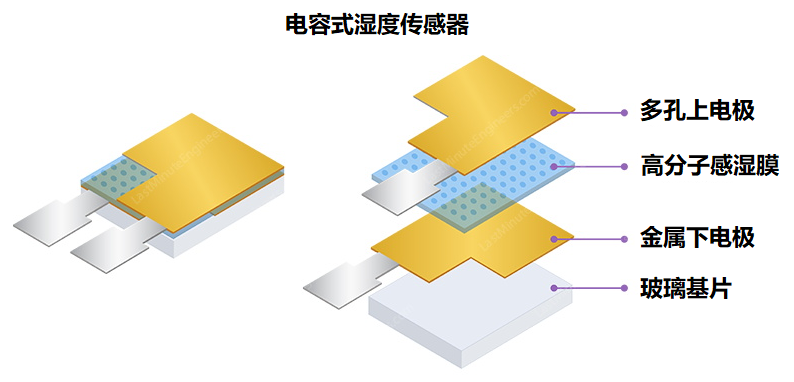

電容式相對濕度傳感器的原理是在一個陶瓷/玻璃基板放置兩個導電電極，兩個導電電極中間放置薄膜聚合物。感應表面鋪有微孔金屬電極，在允許聚合物吸收濕氣的同時，還防止其接觸到冷凝液從而被污染。當聚合物吸收到水汽后，介電常數逐漸變化，幾乎與周圍環境的相對濕度成正比。因此，通過監控電容變化就可以推導出相對濕度。

4. JHM2031的優勢

相對濕度是與溫度密切相關的，為了獲得精度高、性能穩定的濕度傳感器，除了要保證電容式敏感元件自身的硬件性能外，還需要增加調理芯片對原始輸出進行補償。此外，數字式的接口輸出方式更有利于用戶連接智能化設備，久好公司的JHM2031可通過I2C接口輸出校準后的濕度數據，可同時滿足用戶對精準度、數字接口、小尺寸、電路簡潔的要求。

5. 結構與實現方式

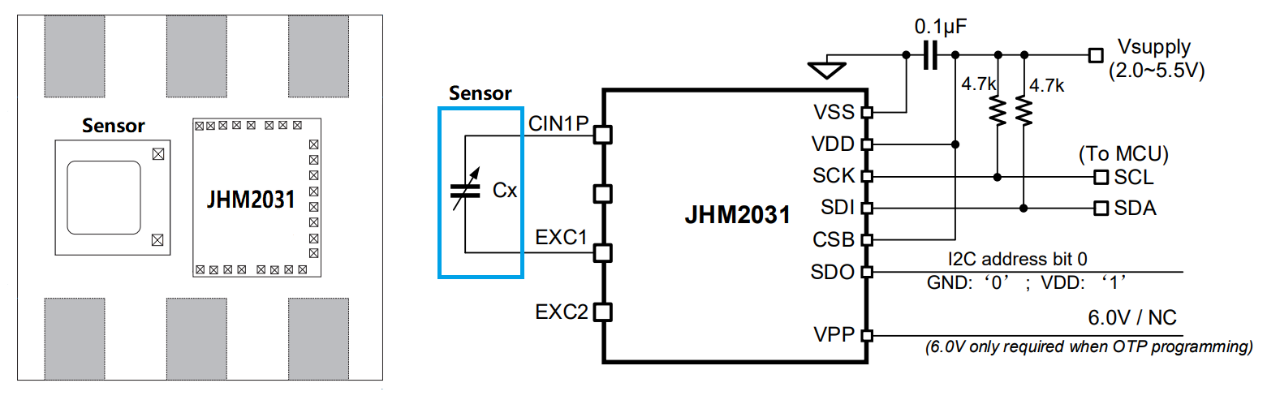

JHM2031支持單電容、差分電容和全橋電容等測量模式。默認的差分電容輸入范圍為±1.14pF，可擴展到最大±3.15pF。電容分辨率最高可達1.65aF, 有效分辨率最高可達 20.4Bit，線性度可達±0.01%。

其工作模式支持單次測量模式和自動周期性測量模式，集成 IIR 濾波器。自動周期性測量模式(CYC模式)下還可啟用內部FIFO，可進一步延長外部MCU休眠時間，降低系統功耗。多種中斷模式，具有閾值比較中斷功能。

支持多點數字校準算法，最多兩次校準，數據存于OTP，不易丟失。

JHM2031C封裝片采用QFN16封裝，目前已有現貨供應，亦可以晶圓（裸片）形式供貨
