數字溫度傳感器JHM3011的優勢和應用

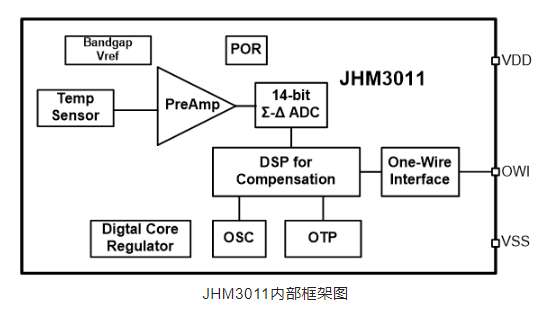

JHM3011是北京久好電子開發的一款高穩定性，高可靠性，高響應速度的單線數字接口的溫度傳感器，可提供12位溫度結果，具有 0.046℃的分辨率，且無需校準即可在0℃到50℃的溫度范圍內實現高達 ±0.5℃的精度；具有單線接口，可直接連接GPIO。
JHM3011同時具有低功耗的特點，可更大程度減少自發熱對測量精度的影響。芯片可在2.7V至5.5V電壓范圍內運行，電流典型值為0.5mA，其功耗與PT100 RTD通常所需功耗相當，摒棄了RTD的許多復雜的處理過程（如精密基準、匹配的線跡、復雜的算法和校準），從而簡化了設計工作。

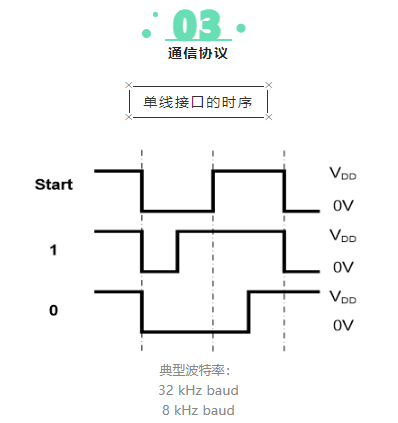

有效的數據位總是以下降開始，邏輯‘1’采用了75%的占空比，而邏輯‘0’采用了25%的占空比。數據包的起始位總是“start”位，占空比為50%。數據包之間的停止時間至少為32μs。
溫度傳感器的數字校準
當JHM3011被設置為數字輸出時，它可以將所測得的溫度信息以數字形式提供給用戶。這些溫度信息在輸出之前也經過了DSP算法的數字校準。JHM3011的溫度校準算法如下式所示：

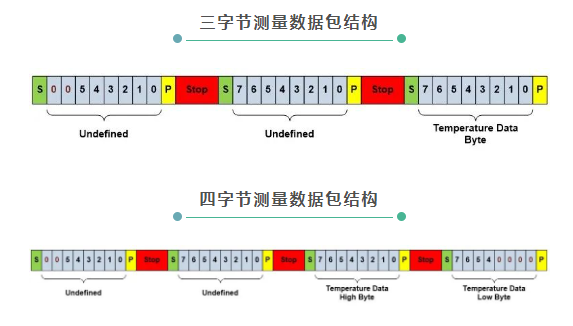

當JHM3011被設置為四字節數據輸出時，溫度信息由最后兩字節的14bit數據提供，用戶可以方便地使用下式將T值轉換成為實際的溫度值：
單片機接收OWI信號
uint8 ReadByte(uint8 *data)
{
int8 i;
uint32 StartCount = 0;
uint8 RecData = 0;
uint8 PrityData = 0;
uint32 cnt = 0xffff;
uint8 SO_bit = 10;
IO0DIR |= BUF_DIR; //單總線輸出
IO0DIR &= ~(SO_MCU); //單總線輸入
IO0SET |= BUF_DIR; //緩沖器B到A
T1MR0 = 0xFFFFFFFF;
T1TCR = 0x01;
if(!WaitSO(1)) return 0;
T1TC = 0;
if(!WaitSO(0)) return 0; //低電平
StartCount = T1TC;
T1MR0 = StartCount;
T1TC = 0;
for(i=0;i<8;i++)
{
RecData = (RecData<<1);
if(!WaitSO(1)) return 0; //高電平
T1TC = 0;
T1IR = 0x01;
while(0==(T1IR&0x01))
{
cnt--;
if(cnt == 0)
return 0;
}
T1IR = 0x01;
if(bit(IO0PIN,SO_bit)) //若為高電平
{
RecData++;
PrityData++;
}
else //若為低電平
{
if(!WaitSO(0)) return 0; //等待低電平結束
}
}
PrityData %= 2;
if(!WaitSO(1)) return 0; //高電平
T1TC = 0;
T1IR = 0x01;
while(0==(T1IR&0x01)); //等待中斷標志位
if(PrityData != bit(IO0PIN,SO_bit))
{
return 0x02;
}
if(!WaitSO(0)) return 0; //等待低電平結束
*data = RecData;
return 0x01;
}
主函數，得到溫度數據
int main (void)
{
uint8 ret, flag;
float bridge,temp;
unsigned char recData[4];
sigleWireInit();
while(flag == 1)
{
flag = DatabagJudge();
}
for(i=0;i<4;i++) //接收4字節數據包
{
ret = ReadByte(&recData[i]);
}
if(recData[2]&0x80) temp = temp-4096; //溫度轉換成攝氏度
temp = (temp+2048)*190/4096-40;
return 0;
}
